当前位置:地坪行业资讯 >
徐州厂房固化剂地坪报价及施工方案（新）
- 产品简介：
混凝土素地打磨清理（1）打磨机上用金刚石软磨片对旧的水泥地坪进行研磨，将污渍打磨掉，恢复地坪本色。（2）用大功率吸尘吸水机将地面的污水吸净。
- 咨询热线：15252089548
-
产品详情
联系我们
徐州厂房密封固化剂地坪报价及施工方案（新）
第一章 密封固化剂地坪报价
渗透3-8㎜混凝土密封固化剂报价明细(素地基础新做混凝土地面)
| 名 称 |
工艺厚度 （渗透3-8mm） |
材料用量 （㎏/㎡） | 材料价格 （ 元/㎏ ） | 单价 （ 元/㎡ ） | 备注 |
| 材料 | 0.4 | 15 | 6元 | 原装固化剂 | |
| 主 材 小 计 | |||||
| 施 工 费 | 人工、磨片、二次搬运费 | 7.5 | |||
| 运 费 | 0.2 | ||||
| 辅材 | 0.5 | ||||
| 管理费及利润 | 2.5 | ||||
| 税 金 | 0.3% | ||||
| 合 计 | 17.2 | ||||
备注：
1、面积约5000㎡×17.2元/㎡=86000元含税
2、产品质保10以上不起沙不起尘。
3、附工艺（见下页）。
1、面积约5000㎡×17.2元/㎡=86000元含税
2、产品质保10以上不起沙不起尘。
3、附工艺（见下页）。
第二章 密封固化剂产品说明
2.2.1产品说明
混凝渗透硬化封闭剂，通常称之为混凝土固化剂或混凝土密封剂，现中国市场有三代产品： 混凝土的强度主要来源于混凝土中的水泥成分中的硅、钙在水的作用下生成的硅酸钙化合物（C-S-H），C-S-H就是混凝土中起主要强度作用的物质。混凝土内部在混凝土初凝后仍一直在进行着缓慢的C-S-H水合反应，这种反应在自然状况下无法完全进行，总有大量游离的 。液态硬化剂中所含的活性硅酸根离子与混凝土中未反应成硅酸钙的游离钙离子反应生成硅酸钙水合物（C-S-H），使混凝土中的钙离子进一步参与反应，更大幅度地提高混凝土的强度和硬度。
历史进程
第一代 钠基产品
有限提高混凝土强度和耐磨性,缺点控制不好容易泛碱发白,这种产品的市场由最初的进口产品为主,变成如今的与国内产品平分天下.另外由 混凝土密封固化剂使用案例于国内产品大多数为仿制品,在材料助剂方面它无法去完全照搬进口产品,性能方面有很大区别.
第二代 钾基产品
这种产品在大陆市场不是很常见,其性能比钠基的稍微有所改进,但不是很明显,替换的可能性很小.
第三代 锂基产品
锂基的产品在性能上与前两代产品相比,具有无比的优越性,它可以很大程度上降低或避免混凝土和耐磨地面的发丝状裂纹,它可以更大程度上提高混凝土和耐磨地面的抗压强度和耐磨性,它可以避免前两代产品出现的泛碱发白的通病,在施工方面减少了清水冲洗基面的繁琐工序,等等事实说明了第三代锂基产品的优越性和理想性!
混凝土碱骨料反应：世界公认的混凝土致命。碱骨料反应或碱硅反应，（Alkali Aggregate Reaction，简称AAR，或Alkali Silica Reaction，简称ASR）是指混凝土原材料中的水泥、外加剂和水中的碱( 或 )与骨料中的活性成分反应， 在混凝土浇筑成型后若干年(数年至二、三十年)逐渐反应，反应生成物吸水膨胀使混凝土产生内部应力， 膨胀开裂、导致混凝土失去设计性能。由于活性骨料经搅拌后大体上呈均匀分布。所以一旦发生碱骨料反应、混凝土内各部分均产生膨胀应力，将混凝土自身胀裂、发展严重的只能拆除，无法补救。从1824年混凝土被发明出来并投入使用起，ASR不良反应就被专家认为是混凝土结构癌的致命伤。减轻ASR反应：锂——是唯一帮助减轻ASR不良反应的元素与前两代产品相比，锂基混凝土硬化剂不含钠（Na）、钾（Ka）元素，而钠（Na）、钾（Ka）化合物会和基料中的活性物质发生碱化反应。因此，锂是唯一一个可以减轻ASR（碱化）反应的物质。
最新锂基科技产品是未来50年显著超越市场上所有其它以化学反应方式处理的混凝土地面固封及硬化剂产品。
莫氏硬度 拼音：mòshìyìngdù 英文名称：Mohs’scale of hardness说明：表示矿物硬度的一种标准。1824年由德国矿物学家莫斯(Frederich Mohs)首先提出。应用划痕法将棱锥形金刚钻针刻划所试矿物的表面而发生划痕,习惯上矿物学或宝石学上都是用莫氏硬度。用测得的划痕的深度分十级来表示硬度：滑石(talc)1（硬度最小），石膏(gypsum)2，方解石(calcite)3，萤石(fluorite)4，磷灰石(apatite)5，正长石(feldspar;orthoclase;periclase)6，石英(quartz)7，黄玉(topaz)8，刚玉(corundum)9，金刚石(diamond)10。硬度值并非绝对硬度值，而是按硬度的顺序表示的值。
通过有效渗透（3-8mm），它们与混凝土发生化学反应，生成不膨胀不收缩性质稳定的化学产物水合硅酸钙，这个产物填补了混凝土中的毛细孔，使整个混凝土成为一个密实坚固的实体，从而得到一个无尘、致密的整体，达到硬化、强固、抗磨耗、防尘、防水、抗化学侵蚀、抗盐分、抗油污、安全环保的固封效果。
下页表格展示：三种材料性能对比
| 材质 | 钠基液态硬化剂 | 钾基液态硬化剂 | 锂基液态硬化剂 |
| 成份 | NaSi硅酸钠溶液 | KSi硅酸钾溶液 | LiSi硅酸锂溶液 |
| 功能（ASR） | 钠干扰与混凝土的反应 | 钾干扰与混凝土的反应 | 锂不干扰混凝土的反应 |
| 吸水率降低程度 | 28% | 75% | 89% |
| 水渗透率CRD-C48-73 | 4.8厘米/秒 | 5.2厘米/秒 | 7.5厘米/秒 |
| 完全硬度（邵氏） | 35 | 60 | 86 |
| 莫氏硬度 | 3．5 | 4.7 | ﹥7.0 |
| 抗弯强度ASTMC78-94 | 430psi | 460psi | 635psi |
| 高光程度 | 需6-9个月 | 需6-9个月 | 次日见效，30天内日益明显 |
| 地面潮湿度 | 钠凝胶吸收水，热胀冷缩后泛潮 | 钾凝胶吸收水，热胀冷缩后泛潮 | 锂无膨胀凝胶不吸收水，也不会引起泛潮 |
| 龟裂程度 | 会出现表面细纹 | 会出现表面细纹 | 不会出现表面细纹或发丝状裂纹 |
| 施工使用难易度 | 浸润30分钟，刷涂冲洗残留物 | 浸润30分钟，刷涂冲洗残留物 | 浸润，不用冲洗 |
| 施工后清洁 | 可能会形成中度至重度发花泛碱，不易清除 | 可能会形成轻度发花泛碱，不易清除 | 基本不产生浮灰，易清洗 |
◇ 阻止ASR（硅不良反应）。混凝土密封固化剂具有低粘度、低碱性的特点，在混凝土中降低与钙化合物反应速度，而且能渗透的更深、反应更完全，更均匀的穿透混凝土表面，让ASR不良反应停止。
◇ 高锂含量，不含钠盐钾盐，避免混凝土表面龟裂，泛碱。
◇ 不含膨胀性乳胶，防止混凝土吸水，泛潮。
◇ 有效防止水、油的渗透以及化学的侵蚀。
◇ 最大程度提高混凝土的硬度、强度和耐磨性能。经过混凝土密封固化剂处理后的混凝土与没有处理过的混凝土相比较，其硬度增加到莫氏7°。混凝土密封固化剂处理的地面，一个月内比未处理的地面强度提高50%，并且随着时间持续增强。
◇ 快速显现光泽并且越用越亮。
◇ 渗透性好，永久性保护，不会剥落。
◇ 水性产品，不含VOC，不燃，无毒。是高科技含量的环保产品。
◇ 施工方便，一次涂布，无需擦洗。
◇ 保养费用低，无需打蜡。
◇ 适用于新旧混凝土。
2.2.3 性能特点
◆ 坚 硬：经混凝土渗透密封水性固化剂处理后的地面,莫氏硬度将达到9，莫氏硬度提高45.3%；
◆ 耐 磨：混凝土渗透密封水性固化剂能够将混凝土中的各种成分固化成一个坚硬的实体增加硬 度和密实度，经使用“坚倍斯顿”的地面熟化后,耐磨度将提高到8倍以上；
◆ 防 尘：混凝土渗透密封水性固化剂与混凝土中 混凝土密封固化剂效果对比的硅酸盐发生化学反应，在混凝土表面形成一个无尘、致密的整体,永久控制了混凝土灰尘从表面空隙中析出。
◆ 防 滑：一般的混凝土地面，盐碱成份会从表面析出，导致打滑。但“坚倍斯顿”地面则不同，它在混凝土表面形成一个坚固、致密的整体，盐碱成份不会从表面析出。
◆ 抗 压：抗压强度经处理试样比未处理试样增强27.3%，抗折强度提高3倍以上。
◆ 抗 渗：能有效渗入到混凝土内，并与其发生化学反应，锁住里面的毛孔，对混凝土表面起到永久的密封效果，能有效抑制水、油和其它的表面污物进入混凝土内；
◆ 抗风化：紫外线及喷水对处理过的试样没有不良的影响.能有效阻止氯离子的通过.测试表明 经处理过的地面，不会因暴露在电磁或水雾中受到影响；
◆ 耐腐蚀：经处理后的地面,将大大提高了混凝土的耐腐蚀性能。
◆ 光 亮：经混凝土密封固化剂处理后的混凝土地坪会出现大理石般光泽,使用越久光泽度越好。
◆ 环 保：混凝土密封固化剂是一种混凝土密封、防尘、耐磨硬化剂，无色、无臭、无毒不燃,能使混凝土坚固和防尘；能阻止水份 、油污渗透、碱化、风化等。
第三章 施工方法
◆ 混凝土素地打磨清理
（1）打磨机上用金刚石软磨片对旧的水泥地坪进行研磨，将污渍打磨掉，恢复地坪本色。
（2）用大功率吸尘吸水机将地面的污水吸净。
◆ 研磨（粗磨、中磨、细磨）程序
（1）翻新机上用50目的金刚石磨片对水泥地坪进行多次研磨，开始进行粗磨，使地坪逐步光滑！用大功率吸尘吸水机将地面的污水吸净。
（2）翻新机上用150目的金刚石磨片对工业耐磨地坪进行多次研磨，开始进行中磨，使地坪逐步光滑！用大功率吸尘吸水机将地面的污水吸净，地面干燥后施工密封固化剂。
（3）翻新机上用300目的金刚石软磨片对水泥地坪进行多次研磨，用大功率吸尘吸水机将地面的污水吸净，干燥后施工密封固化剂。
（4）翻新机上用500-2500目的金刚石软磨片对水泥地坪进行多次研磨抛光，局部增加到3000目进行抛光，最终达到光亮、硬化、耐磨抗渗的使用要求。
◆ 混凝土密封固化剂渗透施工细节
注意事项：（施工温度：5℃~37℃）
（1）合格地面（指不翻砂、不毛糙、结构紧密的原浆地面）在经清洗或打磨处理后的混凝土地面施工（地面必须是干净、干燥的）：
① 将混凝土密封固化剂装入喷壶中，将材料喷涂在地面上，然后用软毛刷均匀涂开，让整个处理表面在湿润下维持不低于30分钟。
② 第二步：选择：
◆如果在30~40分钟后大部分的材料已经被表面所吸收，为了让剩余的完全的吸收进表面，从低空处和水坑扫走或拭去任何过剩的材料至其它处，或是从表面完全清除掉。
◆如果在30~40分钟后大部分的材料仍留在表面，待脚下变稠滑时，用水雾湿润粘稠的地面，使产品更加渗透入混凝土内部，继续用毛刷或刷地机不断轻刷地面直到地面再次变得滑稠。
◆施工时间：1~3小时，施工完毕地面干燥即可行走。
（2）次级地面：（翻砂、大量起尘、表面毛糙、白垩质、结构松散）分多遍施工， 2.5~3.5㎡/㎏（视地面情况而定）。
旧地坪施工前彻底清洗表面，确保水分能够自然渗透入混凝土内部，施工前旧地面保证七、八成干燥即可，使用总用量的2/3浸透表面，使其充分湿润，同时用毛刷或滚筒不断轻刷地面直到地面变得滑稠，这个过程大概需要30-45分钟。1小时后，继续第二次施工，方法同第一次,用量为总量的1/3。撒水使其充分湿润至起胶状（微粘手）， 1小时后施工将水泥地坪表面的固化剂清洗掉（气温低时，时间相对延长）！等到地面干燥，就可以上人行走。12小时后可进行精磨抛光处理。
◆ 精磨抛光处理
地面干燥之后翻新机上用3000目的金刚石软磨片对固化剂工业耐磨地坪进行300转/分钟的抛光处理，地面逐步发热，加速固化剂与水泥地坪的反应速度，达到固化效果同时使地坪表面达到有光泽！地坪混凝土密封固化剂施工结束！
◆ 地坪固化剂施工的工具
地面加重翻新机、大功率吸水机、毛巾、工作指示牌及电源线、地刷、清洁垫、水桶、喷壶、50目至3000目的金刚石软磨片等。
以下为我司已完工地面密封剂效果图展示：

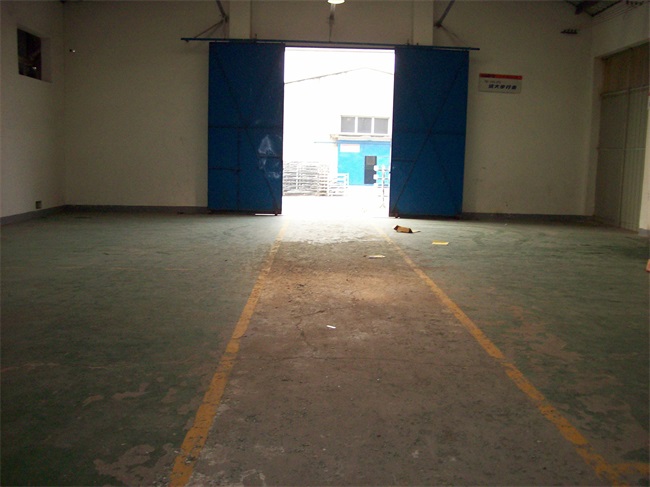

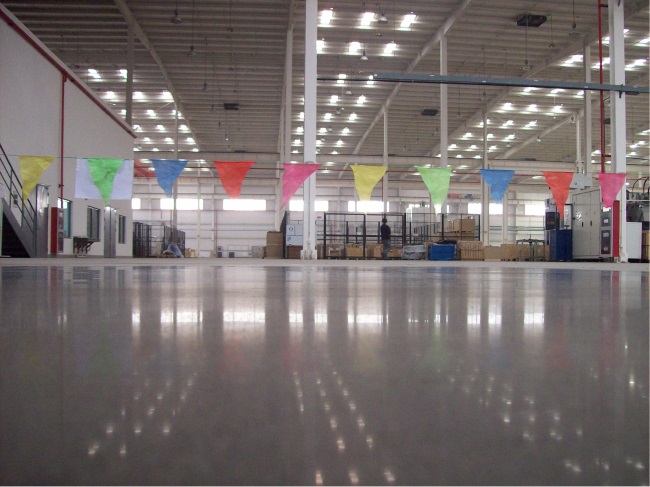

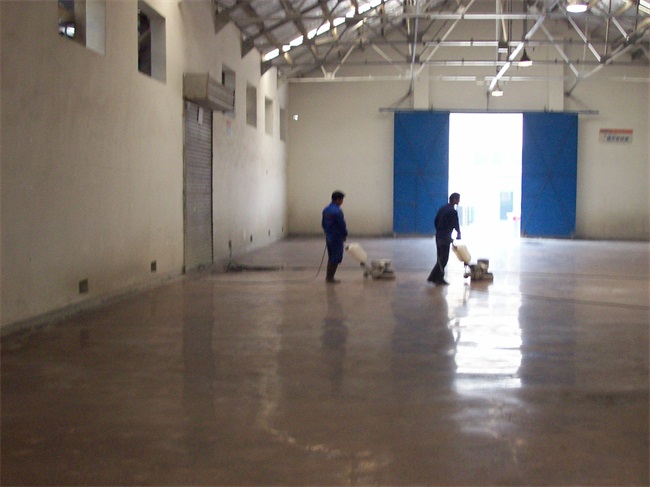

原有地面实际情况（施工前） 混凝土密封固化剂（施工后）
环氧地坪,透水地坪,塑胶跑道地坪,固化剂地坪,耐磨地坪,硅PU球场,彩色沥青地坪,蜂鸟地坪
立即咨询：徐州厂房固化剂地坪报价及施工方案（新）
